Planschrank

Pläne, Zeichnungen, Karten und Plakate haben eine Eigenschaft, die normale Büroschränke überfordert: Sie sind groß, dünn und empfindlich gegen Knicke. Gerollt verlieren sie ihre Form, gefaltet brechen Linien, hochkant gelagert wellen sie sich. Ein Planschrank, auch Zeichnungsschrank oder Flachablage genannt, lagert Großformate liegend in flachen Schubladen. Jedes Blatt bleibt eben, staubgeschützt und mit einem Griff auffindbar. Dieser Ratgeber erklärt die Planformate DIN A0 bis A2, die Unterschiede zwischen den Baugrößen, die Wahl der Schubladenzahl, das Prinzip des Stapelns mit Sockel und Abdeckung sowie den richtigen Umgang mit Zeichnungen und Plakaten in Architekturbüro, Bauamt, Werkstatt, Agentur, Museum und Schule.

Wer einen Planschrank braucht

• Architektur- und Ingenieurbüros: Bauzeichnungen, Genehmigungspläne und Werkpläne im Original, die auch nach der digitalen Archivierung als unterschriebene Dokumente aufbewahrt werden.
• Bauämter, Katasterämter, Stadtplanung: Flurkarten, Bebauungspläne, Bestandspläne mit jahrzehntelanger Aufbewahrung.
• Werkstatt, Instandhaltung und Konstruktion: Maschinen- und Anlagenzeichnungen, Schaltpläne, Layouts von Produktionshallen.
• Werbeagenturen, Druckereien, Marketingabteilungen: Plakate, Proofs, Andrucke, großformatige Druckvorlagen.
• Museen, Archive, Bibliotheken: Grafiken, Karten, historische Pläne und Plakate, die eben und lichtgeschützt liegen müssen.
• Schulen, Hochschulen, Kunstabteilungen: Schülerarbeiten auf Zeichenkarton, Unterrichtsposter, Landkarten.
• Vermessung, Energieversorger, Verkehrsbetriebe: Leitungs- und Streckenpläne im Großformat.

Planformate DIN A0 bis A2

Die Wahl der Schrankgröße richtet sich nach dem größten Format, das liegend abgelegt werden soll. Die DIN-Formate der A-Reihe halbieren sich jeweils an der langen Seite:

Ein Planschrank für DIN A1 nimmt auch alle kleineren Formate auf; mehrere A2-Blätter nebeneinander in einer A1-Schublade sind üblich. Umgekehrt lassen sich A0-Pläne in einem A1-Schrank nur gefaltet lagern, was dem Grundgedanken der Flachablage widerspricht. Prüfen Sie außerdem Überformate: Plakate in B1 (700 x 1000 mm) oder Zeichnungen mit Heftrand sind größer als A1 und benötigen einen A0-Schrank.

Die Baugrößen im Sortiment

Den Kern des Sortiments bilden die Planschränke der Serien 7100 und 7200 von CP. Die Zahlen bezeichnen die Baugröße (Richtwerte, genaue Maße im Artikel):

Die Korpusse bestehen aus pulverbeschichtetem Stahl in Lichtgrau, Verkehrsweiß oder Schwarzgrau, die Schubladenfronten je nach Variante in Lichtgrau, Stahlgrau, Enzianblau, Rubinrot, Schwarzgrau oder Clowngrün. Farbige Fronten sind mehr als Dekoration: Sie können Schränke oder Schubladengruppen Projekten, Abteilungen oder Jahrgängen zuordnen.

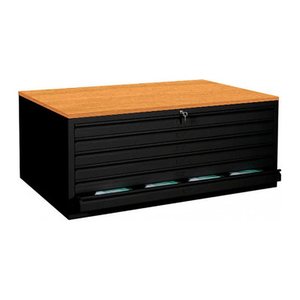

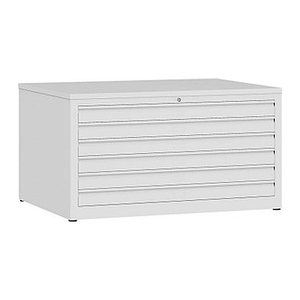

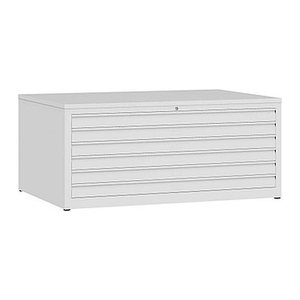

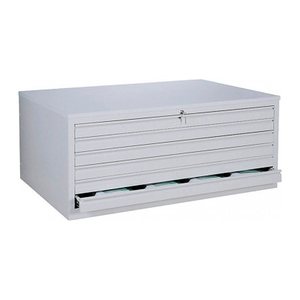

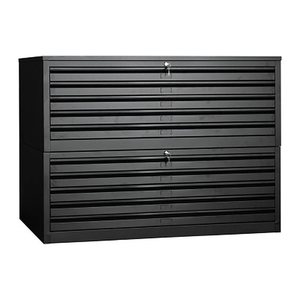

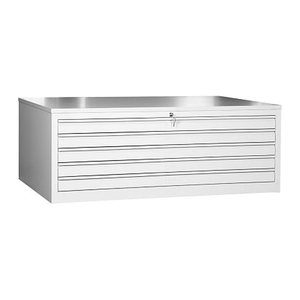

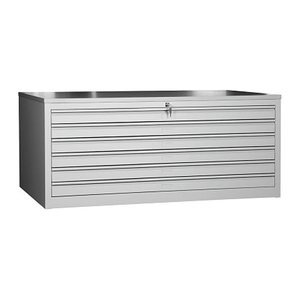

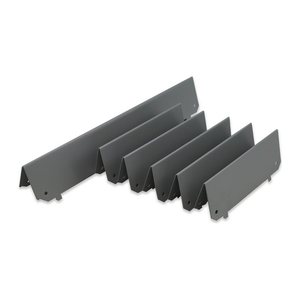

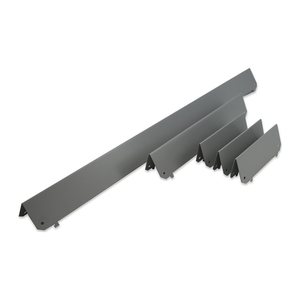

Weitere Planschränke und Zubehör führen Gürkan, LÜLLMANN und die Eigenmarke Tetricon, darunter ein Stahlsockel für Zeichnungsschränke DIN A0/A1 mit etwa 1130 x 830 x 150 mm.

Schubladenzahl und Füllhöhe: eine Beispielrechnung

Die Anzahl der Schubladen bei gleicher Korpushöhe bestimmt die Höhe jeder einzelnen Schublade. Bei etwa 76 cm Korpushöhe hat ein Schrank mit 5 Schubladen deutlich höhere Fächer als einer mit 10 Schubladen. Welche Variante sinnvoll ist, hängt von der Sortiertiefe ab:

• Viele flache Schubladen (8 oder 10): Jede Schublade enthält wenige Blätter, die sich schnell finden lassen. Ideal für laufende Projekte, bei denen jede Schublade einem Vorhaben zugeordnet ist, und für empfindliche Originale, die nicht unter Stapeln liegen sollen.
• Wenige hohe Schubladen (3 oder 5): Mehr Blätter pro Fach, geeignet für Archive, in denen selten gesucht wird, oder für Zeichenkarton, Mappen und Plakatstapel.

Beispielrechnung: Ein Büro hat 1.200 A1-Pläne zu lagern. Bei einer Blattstärke von etwa 0,1 mm für Normalpapier ergibt das rund 12 cm Stapelhöhe insgesamt. Ein Planschrank 7100 mit 10 Schubladen bietet pro Schublade eine nutzbare Füllhöhe von typisch wenigen Zentimetern; verteilt auf 10 Schubladen liegen dann etwa 120 Blätter oder etwa 1,2 cm je Fach, was im Alltag gut handhabbar bleibt. Faustregel aus der Praxis: Füllen Sie Schubladen nur so weit, dass Sie noch bequem ein einzelnes Blatt greifen können, meist etwa die Hälfte der Höhe. Für das Beispiel wären deshalb zwei Schränke mit je 10 Schubladen komfortabler als einer, oder ein Schrank mit 10 Schubladen plus ein stapelbarer Aufsatz mit 5 Schubladen.

Stapeln, Sockel und Abdeckung

Planschränke sind modular aufgebaut. Die Korpusse mit etwa 42 cm und 76 cm Höhe lassen sich übereinander stapeln und zu Türmen kombinieren, etwa 76 plus 42 cm. Ein Stahlsockel von etwa 15 cm Höhe hebt den unteren Korpus vom Boden ab, erleichtert das Öffnen der untersten Schublade und schützt die Pläne vor Feuchtigkeit beim Wischen oder bei kleinen Wasserschäden. Nach oben schließt eine Abdeckplatte den Turm ab, die gleichzeitig als Arbeitsfläche zum Ausbreiten von Plänen dient.

Rechenbeispiel für die Gesamthöhe: Sockel 15 cm plus Korpus 76 cm plus Korpus 42 cm ergibt etwa 133 cm, eine angenehme Höhe, um Pläne darauf auszurollen und zu besprechen. Zwei 76-cm-Korpusse auf Sockel ergeben etwa 167 cm; die oberste Schublade liegt dann in Schulterhöhe, was für den täglichen Zugriff die Obergrenze darstellt. Gestapelte Türme müssen untereinander verbunden und ab etwa 150 cm Höhe gegen Kippen gesichert werden.

Technische Merkmale, auf die es ankommt

• Auszüge: Schubladen auf Rollen- oder Kugellagerführungen, die auch vollständig gefüllt leicht laufen. Ein Auszugsstopp verhindert, dass die Schublade herausfällt.
• Niederhalter: Eine Klappe oder ein Bügel an der Schubladenrückseite hält die Blätter beim Schließen fest, damit sie nicht nach hinten rutschen und zwischen Schublade und Rückwand geraten. Bei dünnen Pausen und Transparenten ist das unverzichtbar.
• Zentralverriegelung: Ein Schloss verriegelt alle Schubladen gleichzeitig. Für Pläne mit vertraulichem Inhalt, etwa Sicherheitstechnik, Infrastruktur oder unveröffentlichte Kampagnen, ein Muss.
• Auszugssperre: Verhindert, dass mehrere schwere Schubladen gleichzeitig geöffnet werden und der Schrank nach vorn kippt.
• Griffleisten und Beschriftung: Durchgehende Griffleisten mit Etikettenfeld erleichtern das Auffinden; nutzen Sie ein einheitliches Schema, zum Beispiel Projektnummer und Planart.
• Tragkraft: Papier ist schwer. Ein voller A0-Schubladenstapel wiegt schnell mehrere Kilogramm; die Herstellerangaben zur Belastung je Schublade sind einzuhalten.

Pläne richtig lagern

Zeichnungen liegen am besten ohne Knick, ohne Druck und ohne Licht. Legen Sie die Blätter mit der Zeichenseite nach oben und bündig an eine Ecke der Schublade, damit Stapel nicht verrutschen. Trennen Sie Projekte durch Zwischenlagen aus säurefreiem Karton oder durch Planmappen. Pausen und Transparentpapier reagieren auf Feuchtigkeit; ein Stahlschrank mit Sockel in einem trockenen Raum ist für sie der beste Platz. Lagern Sie keine Pläne mit Metallklammern oder Klebeband, die Druckstellen oder Verfärbungen hinterlassen. Historische Pläne und Grafiken in Museen oder Archiven benötigen zusätzlich klimatische Stabilität; der Planschrank ist dort der Behälter, nicht die Klimatisierung.

Alternativen und Ergänzungen

Nicht jedes Großformat gehört in die Flachablage. Baustellenpläne, die täglich mit auf die Baustelle gehen, bleiben meist gerollt in Planrohren oder Planköchern. Aktuelle Arbeitspläne hängen in Planhängeschränken oder an Planhaltern an der Wand. Der Planschrank ist der Ort für Originale, Genehmigungsstände und Archive. Für Aktenordner und kleinere Formate greifen Sie zu einem Schubladenschrank oder Stahlschrank, für Karteikarten und Formulare zu einem Karteischrank.

Aufstellen und Sichern

1. Standort wählen: Trocken, ohne direkte Sonne, mit Freiraum von etwa 100 cm vor der Front für den vollen Schubladenauszug plus Stehfläche. 2. Boden prüfen: Ein gefüllter Planschrankturm kann einige hundert Kilogramm wiegen; für normale Geschossdecken unkritisch, in Dachgeschossen mit Holzbalkendecke lohnt eine Nachfrage. 3. Sockel setzen und ausrichten: Mit Wasserwaage nivellieren, sonst laufen die Schubladen von selbst auf oder zu. 4. Korpusse stapeln und verbinden: Die Verbindungselemente des Herstellers verwenden, damit die Korpusse fluchten. 5. Abdeckplatte montieren und Wandbefestigung anbringen: Bei Türmen ab etwa 150 cm Höhe und immer dann, wenn der Schrank frei im Raum steht und mehrere Schubladen gleichzeitig gezogen werden könnten. 6. Schubladen beschriften und befüllen: Schwere Stapel unten, aktuelle Projekte in Greifhöhe.

Checkliste für den Einkauf

• Größtes zu lagerndes Format bestimmt: A2, A1 oder A0, Überformate geprüft?
• Anzahl der Pläne geschätzt und daraus Schubladenzahl abgeleitet?
• Sortierlogik festgelegt: viele flache oder wenige hohe Schubladen?
• Gesamthöhe mit Sockel und Abdeckplatte gerechnet, Raumhöhe und Greifhöhe geprüft?
• Zentralverriegelung erforderlich, etwa für vertrauliche Pläne?
• Niederhalter für dünne Papiere und Transparente vorhanden?
• Transportweg für den schweren Stahlkorpus bis zum Aufstellort geklärt (Lieferung frei Bordsteinkante)?
• Farbkonzept für Fronten zur Kennzeichnung von Projekten oder Abteilungen festgelegt?

Marken im Sortiment

CP ist mit den Serien 7100 und 7200 der Schwerpunkt der Kategorie: Stahl-Planschränke für DIN A1 und DIN A0 mit 3 bis 10 Schubladen, stapelbar, in mehreren Korpus- und Frontfarben. Gürkan und LÜLLMANN ergänzen das Angebot um Zeichnungsschränke und Zubehör, und unter der Eigenmarke Tetricon finden Sie unter anderem Stahlsockel für Zeichnungsschränke in DIN A0/A1.
