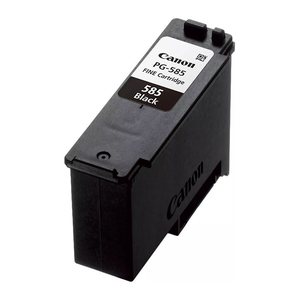

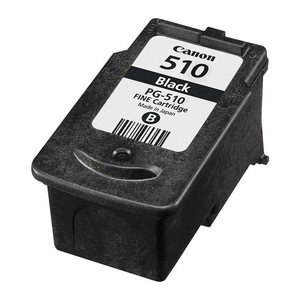

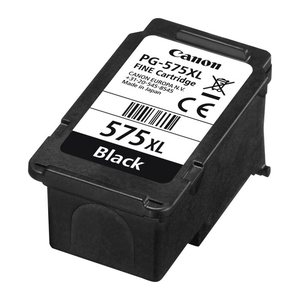

Druckkopf

Fehlende Linien, eine Farbe, die einfach nicht mehr kommt, Streifen trotz frischer Patronen: Bei Tintenstrahldruckern liegt die Ursache dann oft im Druckkopf. Er ist das Präzisionsteil, das tausende winzige Tintentropfen pro Sekunde punktgenau aufs Papier setzt. Bei vielen Geräten – insbesondere Großformatdruckern, Business-Modellen und einigen Tintentanksystemen von Canon und HP – lässt er sich separat tauschen. Dieser Ratgeber hilft Ihnen, die Ursache sicher einzugrenzen, den passenden Ersatz-Druckkopf zu finden und ihn richtig einzubauen.

Hintergrundwissen: So arbeitet ein Druckkopf

Ein Druckkopf besteht aus hunderten bis tausenden mikroskopisch kleiner Düsen, die in Reihen angeordnet sind. Jede Düse gibt Tropfen ab, die nur wenige Pikoliter groß sind – ein Pikoliter ist ein billionstel Liter. Für ein sauberes Druckbild müssen alle Düsen gleichmäßig feuern; fällt auch nur ein Teil aus, entstehen helle Streifen.

Zwei Verfahren sind verbreitet:

• Thermisch: Ein Heizelement erhitzt die Tinte schlagartig, eine Dampfblase schießt den Tropfen aus der Düse. Die Heizelemente altern mit jeder Zündung – deshalb sind thermische Druckköpfe bei HP und Canon häufig austauschbar oder direkt in der Patrone integriert.
• Piezoelektrisch: Ein Kristall verformt sich unter Spannung und drückt die Tinte heraus. Diese Köpfe sind sehr langlebig und bei Epson und Brother meist fest eingebaut; ein Tausch erfolgt dort in der Regel durch den Service.

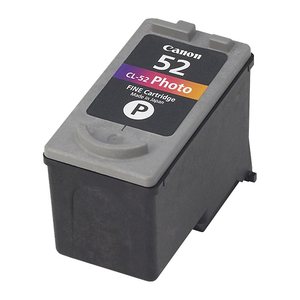

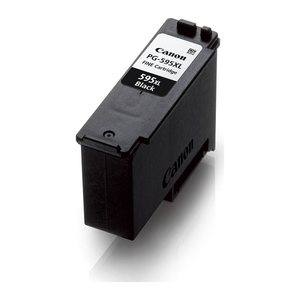

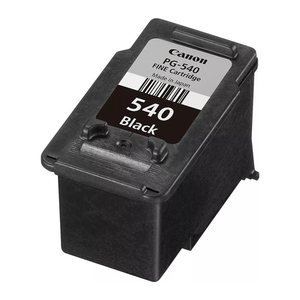

Welche Geräte haben einen wechselbaren Druckkopf?

Diagnose Schritt für Schritt

Bevor Sie einen neuen Druckkopf bestellen, lohnt eine kurze, strukturierte Diagnose:

1. Füllstände prüfen: Eine leere oder fast leere Patrone bzw. ein leerer Tank erzeugt dieselben Symptome wie ein defekter Kopf. 2. Düsentest drucken: Fehlen einzelne Linien im Testmuster, sind Düsen verstopft. Notieren Sie, welche Farben betroffen sind. 3. Reinigung starten: Ein bis zwei normale Reinigungszyklen, danach erneut testen. 4. Wartezeit: Drucker einige Stunden oder über Nacht ruhen lassen; angetrocknete Tinte löst sich oft von selbst. 5. Intensivreinigung: Nur einmal einsetzen – sie verbraucht viel Tinte und füllt den Resttintenbehälter. 6. Druckkopfausrichtung: Bei verschwommener Schrift oder doppelten Linien die Ausrichtung im Wartungsmenü starten.

Bleiben die Lücken danach bestehen oder meldet der Drucker „Druckkopf prüfen“ bzw. einen Druckkopffehler, ist der Austausch die wirtschaftlichste Lösung.

Fehlerbilder und ihre Bedeutung

Einsatzszenarien: Wo Druckköpfe besonders wichtig sind

CAD-, Architektur- und Ingenieurbüros

Großformatdrucker für Pläne und Zeichnungen drucken feine Linien, bei denen jede ausgefallene Düse sichtbar ist. Hier gehört der Druckkopf zu den regulären Verschleißteilen. Halten Sie für das am stärksten beanspruchte Gerät einen Ersatzkopf bereit, damit Abgabetermine nicht gefährdet werden.

Werbetechnik, Poster und Präsentationen

Bei Postern und Rollups kommen große Farbflächen hinzu. Fehlende Düsen zeigen sich als helle Bänder. Plotter mit mehreren Köpfen erlauben es, gezielt nur den betroffenen Kopf zu tauschen – das spart Kosten.

Büro mit Business-Tintenstrahldrucker

Geräte für Abteilungen drucken hohe Volumina. Der Druckkopf ist für lange Laufzeiten ausgelegt, kann aber durch Standzeiten, etwa über Feiertage, leiden. Ein Düsentest nach längeren Pausen schafft schnell Klarheit.

Schule und Verein mit Tintentankdrucker

Bei Tintentankgeräten mit wechselbarem Kopf ist der Druckkopf oft die günstige Rettung nach einer längeren Ferienpause. Statt das Gerät auszutauschen, wird nur der betroffene Farb- oder Schwarzkopf ersetzt.

Lohnt sich ein neuer Druckkopf? Beispielrechnung

Ob sich der Tausch rechnet, hängt vom Gerät ab. Eine Beispielrechnung mit angenommenen Werten: Ein Großformatdrucker hat einen Neuwert von 2.000 Euro, ein einzelner Druckkopf kostet 80 Euro. Der Tausch entspricht damit vier Prozent des Gerätewerts und stellt die volle Druckqualität wieder her – eindeutig wirtschaftlich. Bei einem einfachen Tintentankdrucker mit einem Neuwert von 250 Euro und einem Druckkopf für 40 Euro lohnt sich der Tausch ebenfalls, solange das Gerät sonst einwandfrei arbeitet und noch Tinte im System ist. Fraglich wird es erst, wenn ältere Geräte mehrere Defekte gleichzeitig haben.

Checkliste vor dem Kauf

• Exakte Teilenummer: Druckköpfe sind modellgenau – maßgeblich ist die Nummer des eingesetzten Kopfes oder die Geräteliste auf der Produktseite.
• Farbgruppe: Bei Mehrkopf-Systemen nur den betroffenen Kopf tauschen.
• Schwarz oder Farbe: Bei Tintentankdruckern gibt es oft getrennte Köpfe für Schwarz und Farbe.
• Haltbarkeitsdatum: Druckköpfe haben eine begrenzte Lagerfähigkeit – nicht zu weit im Voraus bestellen.
• Original empfohlen: Wegen der hohen Präzision und der Bedeutung für die Druckqualität setzen wir bei Druckköpfen auf Originalteile.
• Passende Tinte: Ein neuer Kopf sollte mit der für das Gerät vorgesehenen Tinte betrieben werden – etwa mit den passenden Tintenflaschen.

Einbau und Ausrichtung – so geht's

1. Drucker einschalten und warten, bis der Druckkopfwagen in die Wechselposition fährt (bei vielen Plottern über das Menü „Druckkopf ersetzen“). 2. Alten Kopf nach Anleitung entriegeln und herausnehmen. 3. Neuen Kopf erst jetzt auspacken; Schutzkappen und Schutzfolien unmittelbar vor dem Einsetzen entfernen. 4. Düsen und elektrische Kontakte nicht berühren. 5. Kopf einsetzen, verriegeln, Abdeckung schließen. 6. Der Drucker startet meist automatisch eine Befüllung – das kann einige Minuten dauern und verbraucht etwas Tinte. 7. Druckkopfausrichtung durchführen, damit Linien und Farben exakt sitzen, und einen Düsentest drucken.

Gebrauchte Druckköpfe enthalten Tintenreste. Legen Sie Papier unter und verpacken Sie den alten Kopf in der Schutzverpackung des neuen.

Lebensdauer verlängern

• Drucker immer über die Ein/Aus-Taste ausschalten, damit die Düsen in der Parkposition abgedeckt werden – nicht einfach den Stecker ziehen.
• Regelmäßig drucken, idealerweise mindestens einmal pro Woche einige Zeilen in allen Farben.
• Tintenstände nie leerlaufen lassen; Luft im System belastet den Kopf.
• Reinigungszyklen gezielt statt routinemäßig nutzen.
• Den Aufstellort nicht zu trocken und nicht zu warm wählen; Heizungsnähe beschleunigt das Eintrocknen.
• Vor längeren Pausen, etwa Schulferien, das Gerät eingeschaltet im Standby lassen, sofern es eine automatische Wartung hat.

Lagerung von Ersatzdruckköpfen

Ersatzköpfe originalverpackt, aufrecht, bei Raumtemperatur und vor Frost geschützt lagern. Die Verpackung ist meist luftdicht versiegelt, damit die Düsen nicht austrocknen – öffnen Sie sie deshalb erst unmittelbar vor dem Einbau. Beachten Sie das auf der Verpackung angegebene Datum für den Einbau.

Kleines Glossar

• Düse (Nozzle): Austrittsöffnung für einen einzelnen Tintentropfen.
• Düsentest (Nozzle Check): Testmuster, das zeigt, ob alle Düsen arbeiten.
• Druckkopfausrichtung: Kalibrierung der Tropfenposition für scharfe Linien.
• Pikoliter: Maßeinheit für die Tropfengröße; kleinere Tropfen ermöglichen feinere Details.
• Spülen bzw. Tintenspülung: intensiver Reinigungsvorgang, bei dem Tinte durch das System gepumpt wird.
• Parkposition (Capping): Position, in der die Düsen abgedeckt werden, um Eintrocknen zu verhindern.
