Trommel

Wenn ein Laserdrucker plötzlich Punkte, Streifen oder einen grauen Schleier druckt, obwohl gerade ein neuer Toner eingesetzt wurde, ist häufig die Trommel der Grund. Sie ist das unscheinbare, aber entscheidende Bauteil, auf dem jedes Druckbild entsteht – und eines der wenigen Teile, deren Wechsel sich ohne Techniker in wenigen Minuten erledigen lässt. Hier erfahren Sie, wie die Bildtrommel funktioniert, woran Sie den richtigen Wechselzeitpunkt erkennen, wie Sie Fehler sicher dem richtigen Bauteil zuordnen und worauf Sie beim Kauf achten sollten.

Was die Trommel im Drucker leistet

Die Bildtrommel – auch Drum, OPC-Trommel, Trommeleinheit oder Belichtungseinheit genannt – ist ein Metallzylinder mit einer lichtempfindlichen Beschichtung. Sie wird zunächst gleichmäßig elektrisch aufgeladen. Der Laser oder die LED-Zeile „schreibt“ das Druckbild als Ladungsmuster auf ihre Oberfläche, Tonerpartikel bleiben genau dort haften und werden anschließend aufs Papier oder auf ein Transferband übertragen. Danach streift eine Reinigungsklinge Tonerreste ab, und der Zyklus beginnt von vorn.

Mit jeder Umdrehung nutzt sich die Beschichtung ein wenig ab – durch Reibung von Papier, Toner und Reinigungsklinge sowie durch die ständige Ladung. Ist sie verbraucht, kann sie das Bild nicht mehr sauber halten: Die Ausdrucke werden grau, fleckig oder ungleichmäßig.

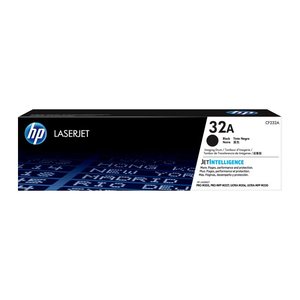

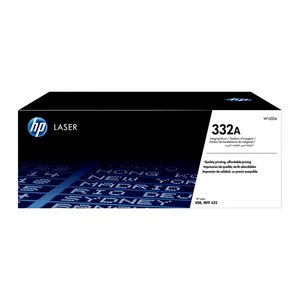

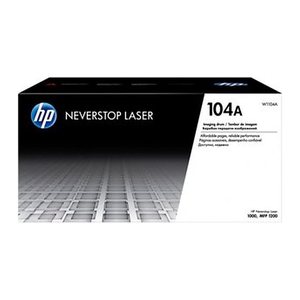

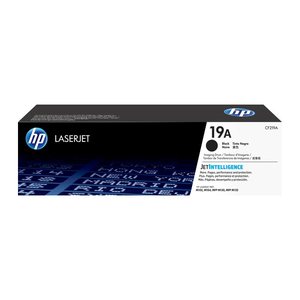

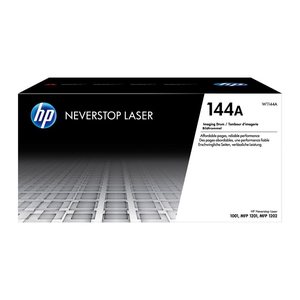

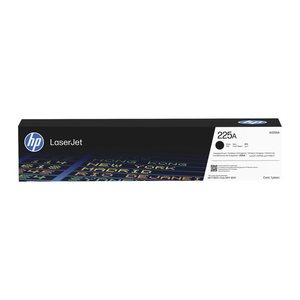

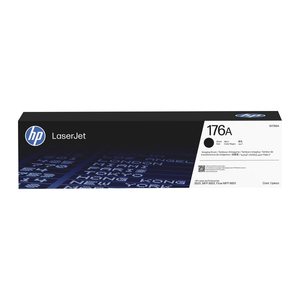

Bei Geräten von Brother, OKI, Xerox, Kyocera und Lexmark ist die Trommel meist ein eigenständiges Teil. Bei vielen HP-Druckern steckt sie dagegen in der Tonerkartusche und wird bei jedem Tonerwechsel automatisch erneuert. Einen Überblick über alle Laser-Verbrauchsmaterialien bietet die Kategorie Toner.

Kleines Lexikon der Trommel-Begriffe

• OPC (Organic Photo Conductor): Organische, lichtempfindliche Beschichtung – der Standard in Bürodruckern.
• Amorphes Silizium (a-Si): Sehr harte, langlebige Trommelbeschichtung, die unter anderem Kyocera in vielen Geräten einsetzt. Solche Trommeln halten oft ein Druckerleben lang.
• Drum Unit / Trommeleinheit: Trommel samt Gehäuse, Ladewalze oder Koronadraht und Reinigungsklinge.
• Imaging Unit: Bezeichnung von Lexmark und anderen für eine Einheit mit Trommel und teilweise Entwickler.
• Fotoleiter: Deutscher Begriff, vor allem bei Lexmark gebräuchlich – mehr dazu in der Kategorie Fotoleiter.
• Koronadraht: Feiner Draht, der die Trommel auflädt; bei Brother oft mit grünem Reinigungsschieber.
• Ladewalze: Walze, die bei vielen Geräten die Aufladung anstelle eines Koronadrahts übernimmt.
• Trommelzähler: Zähler im Drucker, der die Umdrehungen oder Seiten seit dem letzten Wechsel erfasst.

Lebensdauer: Warum die Seitenangabe nur ein Richtwert ist

Hersteller geben die Trommellebensdauer meist in Seiten an, typischerweise zwischen etwa 12.000 und 100.000 – bei langlebigen Systemen auch deutlich mehr. Tatsächlich verschleißt die Trommel aber mit jeder Umdrehung, und die hängt vom Druckverhalten ab. Viele Hersteller ermitteln die Angabe bei einer bestimmten Zahl von Seiten pro Druckauftrag. Wer überwiegend Einzelseiten druckt, verbraucht die Trommel schneller als jemand, der lange Dokumente am Stück ausgibt, weil bei jedem Auftrag zusätzliche Anlauf- und Reinigungsumdrehungen anfallen.

Planen Sie deshalb mit einem Puffer, wenn in Ihrem Büro viele kurze Druckaufträge üblich sind – typisch etwa in Praxen, an Empfangstheken oder in Lagerbüros, wo einzelne Lieferscheine gedruckt werden.

Trommel oder Toner? Die Fehlerbilder im Vergleich

Diagnose in vier Schritten

1. Testseite drucken: Über das Druckermenü eine Qualitäts- oder Testseite ausgeben. So schließen Sie Fehler im Dokument oder Treiber aus. 2. Abstand messen: Wiederholen sich Flecken, messen Sie den Abstand zwischen zwei Flecken in Papierlaufrichtung. Entspricht er dem Umfang der Trommel, ist sie die Ursache; andere Abstände deuten etwa auf Entwicklerwalze oder Fixiereinheit hin. Die Werte nennt die Wartungsanleitung des Herstellers. 3. Koronadraht reinigen: Bei Geräten mit Reinigungsschieber diesen mehrmals hin- und herschieben und in Ausgangsposition zurückstellen. 4. Gegenprobe mit anderem Toner: Bleibt der Fehler mit einer anderen, funktionierenden Tonerkartusche, liegt er an der Trommel.

Systemunterschiede der Hersteller

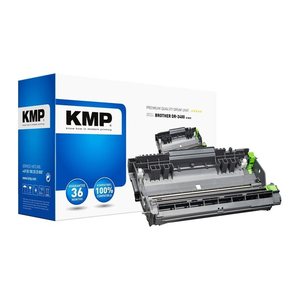

• Brother: Trommeleinheiten mit „DR“-Nummer, z. B. DR-2400 als Gegenstück zu den Tonern TN-2410/TN-2420. Viele Modelle haben einen Koronadraht mit grünem Reinigungsschieber – hin- und herschieben behebt oft senkrechte Streifen. Nach dem Wechsel muss der Trommelzähler meist manuell zurückgesetzt werden.

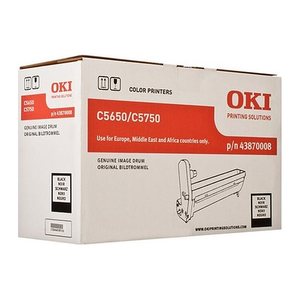

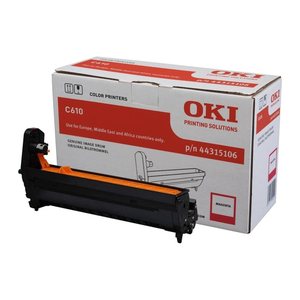

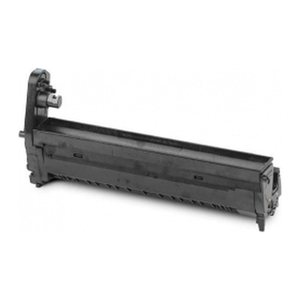

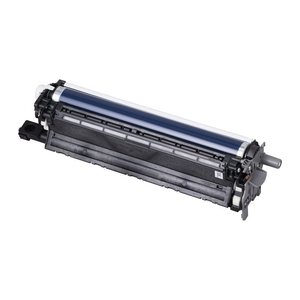

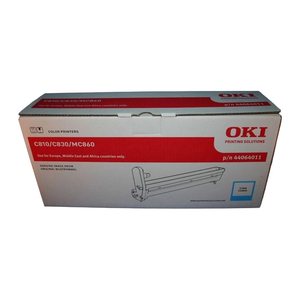

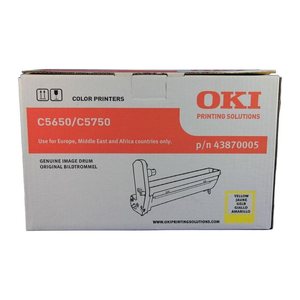

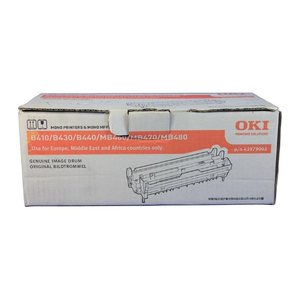

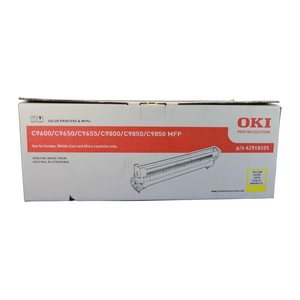

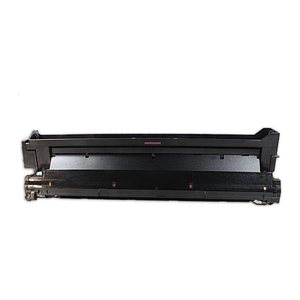

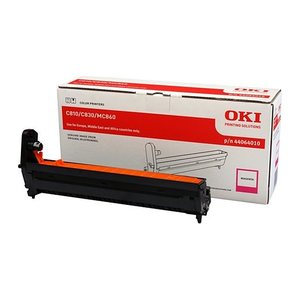

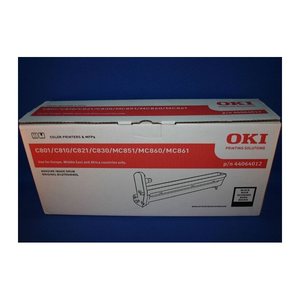

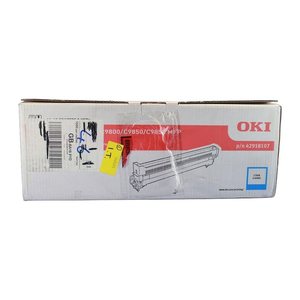

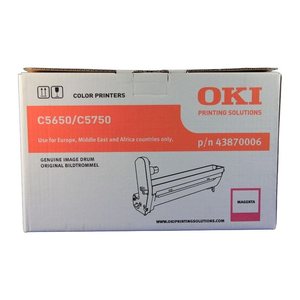

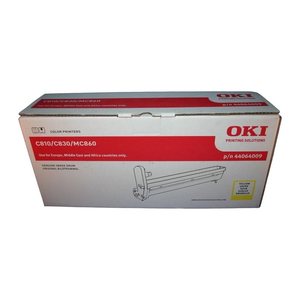

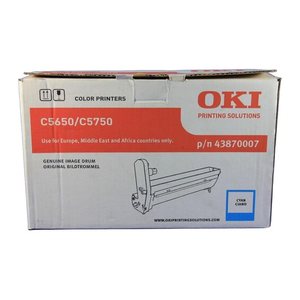

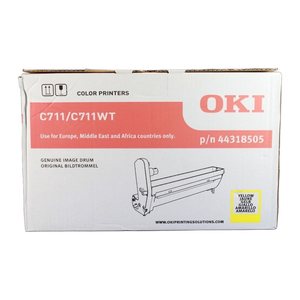

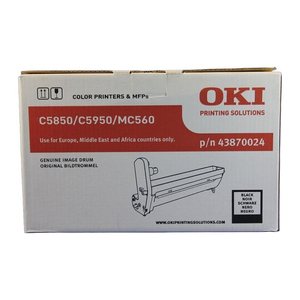

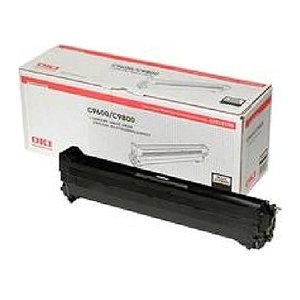

• OKI: LED-Drucker; bei Farbgeräten gibt es pro Farbe eine eigene Bildtrommel. Wechseln Sie nur die Farbe, die der Drucker meldet.
• Xerox: Je nach Serie „Drum Cartridge“ oder „Imaging Unit“, bei Farbgeräten teils pro Farbe, teils als Set.

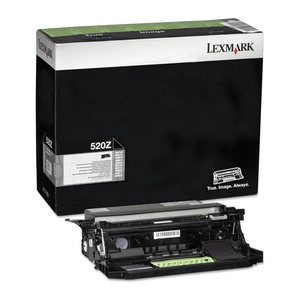

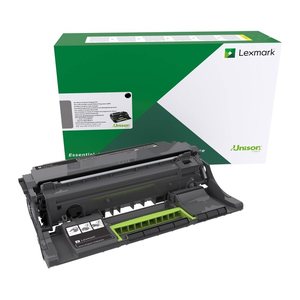

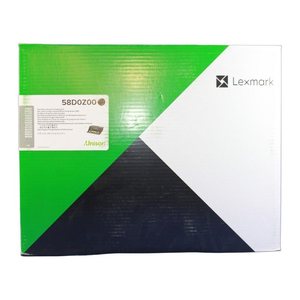

• Lexmark: Trommeln heißen hier Fotoleiter, Photoconductor oder Imaging Unit.
• Kyocera: Viele Ecosys-Modelle haben extrem langlebige Trommeln, die im Normalbetrieb über die gesamte Gerätelebensdauer halten können.
• Ricoh, Sharp und Konica Minolta: In Bürosystemen werden Trommeln oft im Rahmen des Wartungsvertrags getauscht – prüfen Sie vor dem Kauf die Vertragsbedingungen.

Original oder kompatibel?

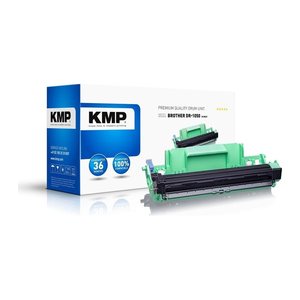

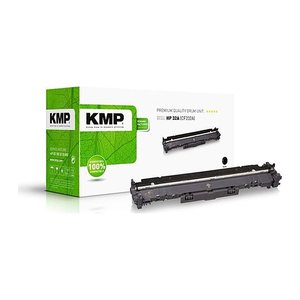

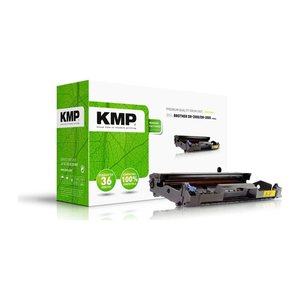

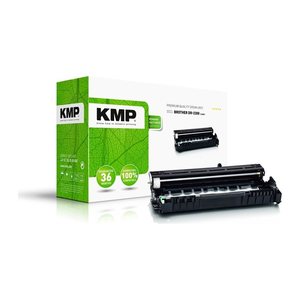

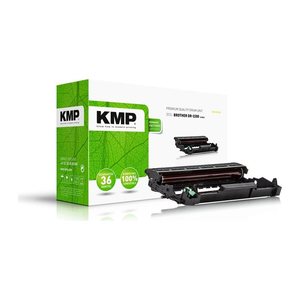

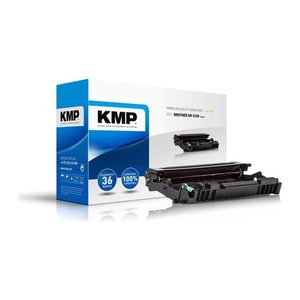

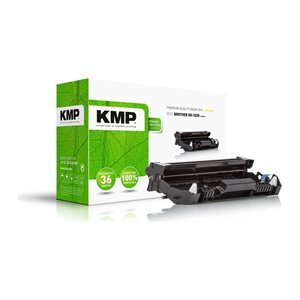

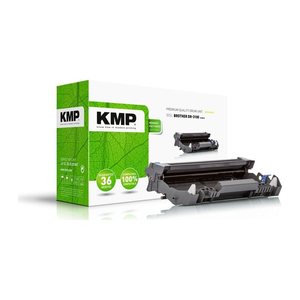

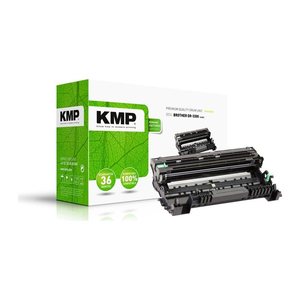

Original-Trommeln bieten die volle angegebene Lebensdauer und sind exakt auf den Drucker abgestimmt. Kompatible Trommeln von KMP, dots, edding oder Peach sind deutlich günstiger und für Bürodrucker eine bewährte Alternative – gerade bei älteren Geräten, deren Restwert einen teuren Originalwechsel kaum rechtfertigt. Achten Sie bei kompatiblen Trommeln auf die exakte Originalnummer und die Liste der passenden Geräte.

Rechnet sich der Trommelwechsel?

Beispielrechnung (Beispielwerte): Eine Trommel kostet 80 € und hält 12.000 Seiten – das ergibt rund 0,7 Cent pro Seite zusätzlich zum Toner. Ein vergleichbarer neuer Drucker kostet 200 € und enthält nur eine Starterkartusche. Solange der Drucker sonst zuverlässig läuft, ist der Trommelwechsel fast immer die günstigere und ressourcenschonendere Lösung. Anders sieht es aus, wenn gleichzeitig Fixiereinheit und Papiereinzug Probleme machen oder für das Gerät keine Treiber mehr gepflegt werden.

Handhabung und Lagerung

Die lichtempfindliche Schicht ist das Herzstück der Trommel – und empfindlich. Beachten Sie deshalb:

• Trommel erst unmittelbar vor dem Einbau aus der lichtdichten Verpackung nehmen.
• Nie direktem Sonnenlicht oder hellem Kunstlicht aussetzen; kurze Arbeiten bei normaler Raumbeleuchtung sind unkritisch.
• Die grüne oder blaue Oberfläche nicht berühren – Fingerabdrücke, Fett und Kratzer erscheinen später auf jedem Ausdruck.
• Ausgebaute Trommeln auf eine saubere, ebene Unterlage legen und mit Papier abdecken.
• Ersatztrommeln trocken, bei Zimmertemperatur und waagerecht lagern.

Wechsel in fünf Minuten

1. Drucker ausschalten und einige Minuten abkühlen lassen – die Fixiereinheit wird sehr heiß. 2. Trommel-Toner-Einheit entnehmen, Toner von der alten Trommel lösen. 3. Neue Trommel auspacken, Schutzteile entfernen – Oberfläche nicht berühren, nicht ins Licht halten. 4. Toner einsetzen, Einheit zurück in den Drucker schieben. 5. Trommelzähler zurücksetzen (Druckermenü oder Tastenkombination laut Anleitung) und eine Testseite drucken.

Typische Fehler rund um die Trommel

• Trommel tauschen, obwohl der Toner leer ist: Ein gleichmäßig blasser Ausdruck spricht für den Toner, nicht für die Trommel.
• Zähler nicht zurücksetzen: Die Wechselmeldung bleibt dann bestehen, obwohl eine neue Trommel eingebaut ist.
• Alte Trommel als Ersatz aufheben: Eine verbrauchte Trommel liefert keine brauchbaren Ausdrucke mehr – entsorgen Sie sie fachgerecht über Rücknahmeprogramme der Hersteller oder den Wertstoffhof.
• Kein Vorrat: Bei getrennten Systemen kündigt sich das Trommelende zwar an, doch ohne Ersatzteil steht der Drucker nach Ablauf der Restseiten still.
